FPGA学习系列：13. 任意分频器设计

设计背景：

分频在fpga的设计中一直都担任着很重要的角色，而说到分频，我相信很多人都已经想到了利用计算器来计算达到想要的时钟频率，但问题是仅仅利用计数器来分频，只可以实现偶数分频，而如果我需要三分频，五分频，七分频等等奇数类分频，那究竟怎么办呢?在这里，让我介绍一个可以实现任意整数分频的方法，这个办法也是同样利用了计数器来计算，当是跟偶数分频不一样的地方是任意整数分频利用了两个计数器来实现。

设计原理:

本次设计主要是设计一个可调的分频器，我可以设置其参数，可以调节其输出的占空比，占空比的意思就是高电平所占周期的多少。我们通知计算高电平的时间和低电平的时间来实现，其实就是我们用两个计数器来控制的。

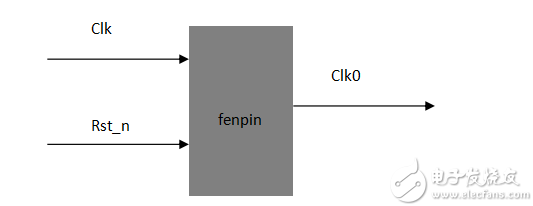

设计架构图:

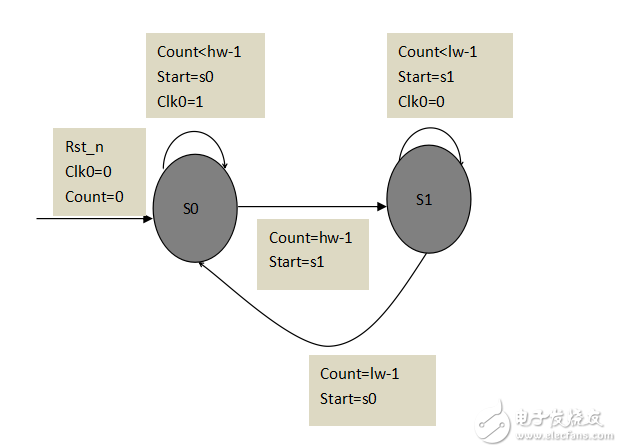

状态转移图

通过对两个计数器的计数，一个计算到了跳转下一个状态，等下一计数器计数到了又调回第一个状态，从而完成任意分频器的设计。

设计代码:

设计模块

0modulefenpinqi(clk,rst_n,clk0);

1 inputclk;

2 inputrst_n;

3

4 outputregclk0;

5

6 parameterHW =7;//分一个高位7

7 parameterLW =3; //低电平为3 也就是5M的时钟

8

9 localparams0 =1'b0;//定义两个状态

10 localparams1 =1'b1;

11

12 regstate;

13 reg[2:0]count;

14

15 always@(posedgeclk ornegedgerst_n)

16 if(!rst_n)

17 begin

18 state <=1'b0;

19 count <=3'b0;

20 clk0 <=1'b0;

21 end

22 else

23 begin

24 case(state)

25 s0:begin

26

27 if(HW +1>1) //判断是否HW为0

28 if(count <HW -1)//计数器计数高电平

29 begin

30 clk0 <=1'b1;//产生高电平

31 count <=count +1'b1;

32 end

33 else

34 begin

35 count <=1'b0;

36 state <=1;

37 end

38 end

39 s1:begin

40 if(LW +1>1)//判断是否LWW为0

41 if(count <LW -1) //计数器计数低电平

42 begin

43 clk0 <=1'b0;//产生低电平

44 count <=count +1'b1;

45 end

46 else

47 begin

48 count <=1'b0;

49 state <=0;

50 end

51 end

52 default:state <=0;

53 endcase

54 end

55endmodule

测试模块

0`timescale1ns/1ps

1 modulefenpinqi_tb();

2

3 regclk;

4 regrst_n;

5

6 wireclk0;//定义输出为wire型

7

8 parameterHW =5;

9 parameterLW =1;

10

11 initialbegin

12 clk =1'b1;

13 rst_n =1'b0;

14

15 #200.1rst_n =1'b1;

16 #2000$stop;

17 end

18 always#10clk =~clk;//产生50M时钟

19

20 fenpinqi #(.HW(HW),.LW(LW))//例化，我们可以在这里改变占空比， 和频率

21 fenpinqi_dut(

22 .clk(clk),

23 .rst_n(rst_n),

24 .clk0(clk0)

25 );

26 endmodule

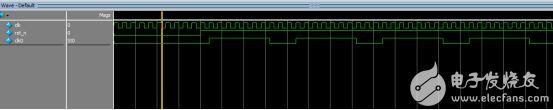

仿真图:

图中我们通过数上升沿的个数可以看到输出clk0的输出为高7，低3，符合我们的设计。
