FPGA学习系列：14. 锁相环pll设计

设计背景：

在我们设计工程中我们会用到100M，500M等时钟，如果我们的晶振达不到我们就需要倍频，再上一个文档中我们了解到了分频，可是倍频我们改怎么做了，这里我们就用了altera的IP核锁相环。

今天我们将去学习简单的IP核的调用和生成。

设计原理:

本次的设计我们调用IP核锁相环了生成一个200M的时钟，下面我们就来学习和使用简单的IP核。

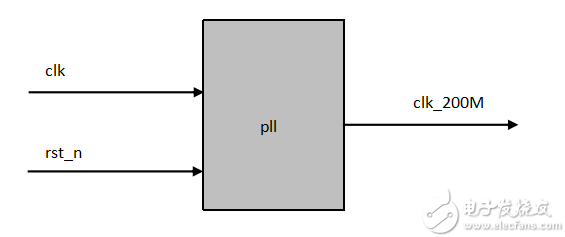

设计架构图:

设计流程:

新建工程打开tools,然后选择:

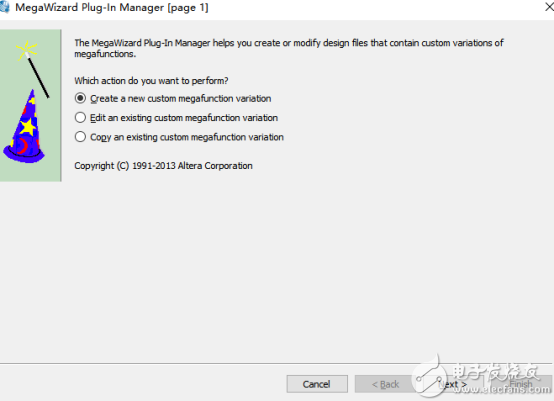

然后出现下面的界面，第一个句是建立新的IP核，第二个打开你建立好的以便于我们修改，第三个是复制一个，我们选择第一个选择，建立一个，然后下一步.

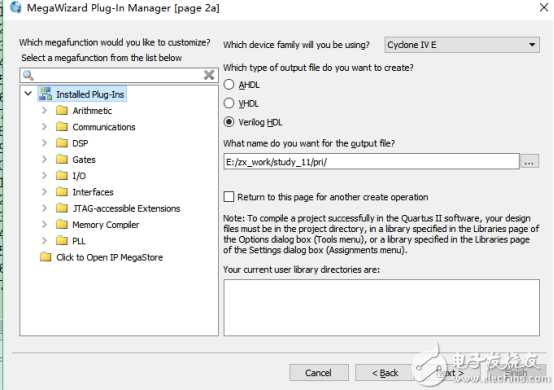

然后跳出下面的界面,我们选择下面的

然后在右边选择我们的语言verilog ，然后给我们建立的IP核起一个名字。

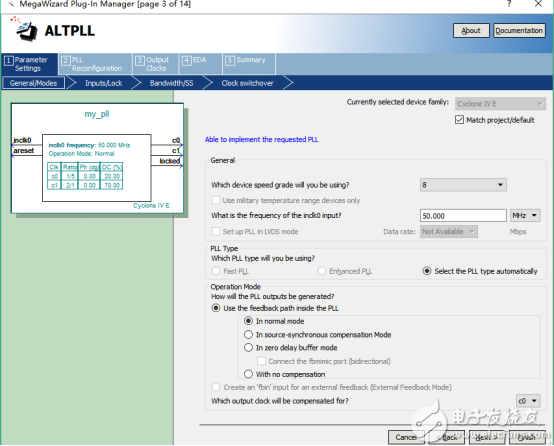

然后跳出下面的界面，inclk0位输入我们默认为50M，areset位复位高电平有效，c0位输出，locked位输出标志位，然后输入我们100M改为50M，下一步。

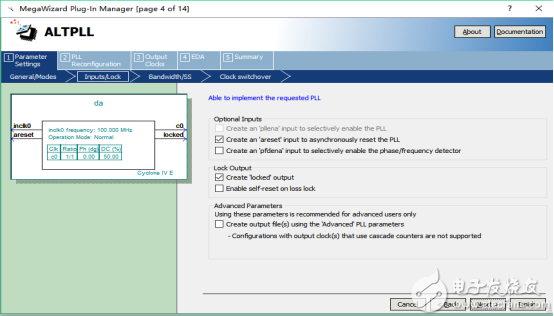

为了只观的看到各个引脚的情况，我们下一步，不进行操作。

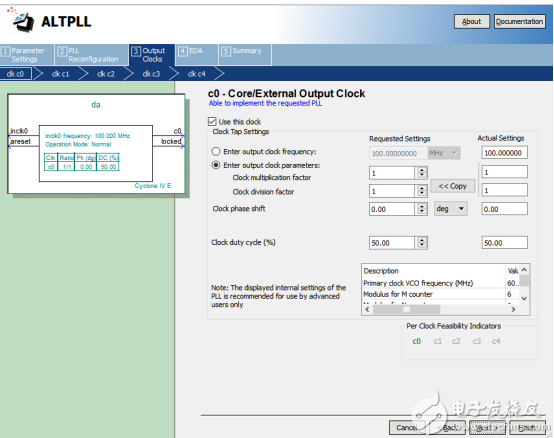

我们可以改我们的输出时钟为多少，可以改输出时钟的相位，占空比，我们写入输出位200M，占空比为50%，然后下一步。

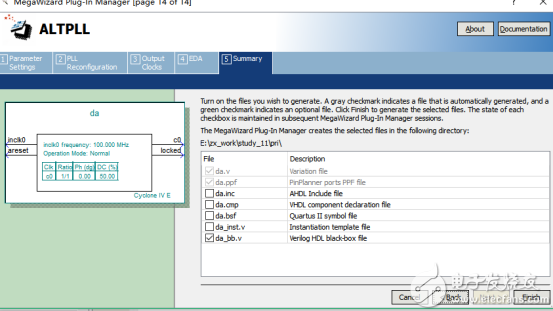

之后不停的下一步，出现下面的界面，就点击完成Finish，这样就完成了IP核的建立。

之后我们打开我们生成的IP核代码，然后例化。

设计代码:

设计模块

0modulepll(clk,clk_200M,rst_n,locked);

1inputclk;

2inputrst_n;

3

4outputclk_200M;

5outputlocked;

6

7

8 my_pll my_pll_inst(//例化IP核

9 .areset(~rst_n),

10 .inclk0(clk),

11 .c1(clk_200M),

12 .locked(locked)

13);

14endmodule

测试模块

0`timescale1ns/1ps

1

2modulepll_tb();

3regclk;

4regrst_n;

5

7wireclk_200M;

8wirelocked;

9initialbegin

10 clk=1'b1;

11 rst_n=1'b0;

12 #200.1rst_n=1'b1;

13

14 #2000.1$stop;

15

16 end

17

18 always#10clk=~clk;

19 pll pll_dut(

20 .clk(clk),

21 .rst_n(rst_n),

23 .clk_200M(clk_200M),

24 .locked(locked)

25 );

26endmodule

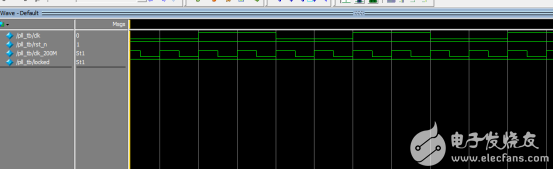

仿真图:

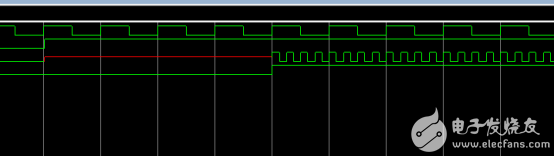

在仿真中我们看一看到我们生成的时钟是200M，然后我们可以用锁相环生成的标志位给用200M时钟的电路当复位，如下：
