FPGA学习系列：2. 工程project的建立

上一篇说到了软件的安装以及破解，还有附带的网盘里的软件安装包都分享给大家了。这一篇咱们就来说一说FPGA工程的建立。

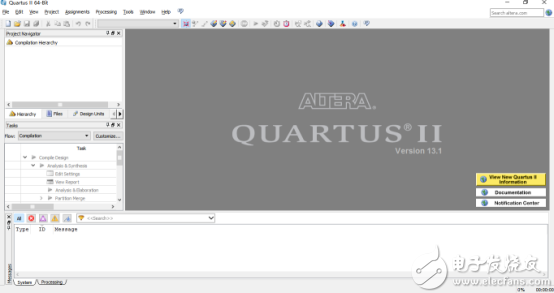

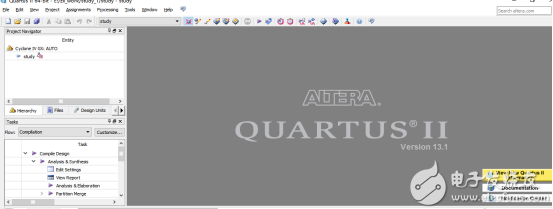

点击桌面的quartus 的图标，打开软件。

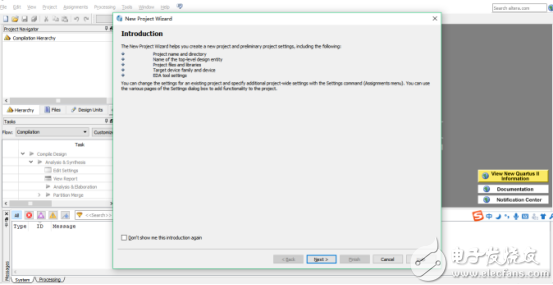

然后点击软件上面的菜单：点击FIFE --New projiec，建立一个新的工程。

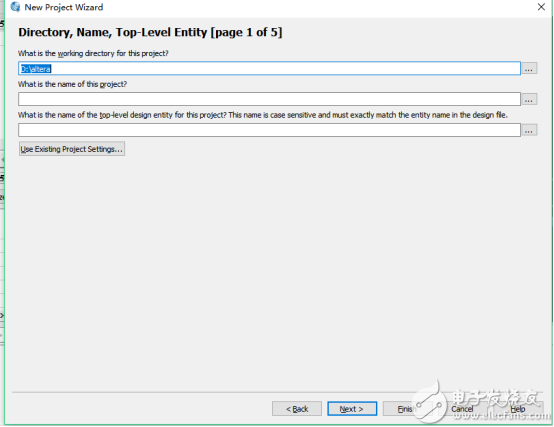

点击下一步，会出现如下的窗口，问你你的工作路径，和工程的名字，还有顶层的名字(注意:工程一定不要放在C盘,还有文件名为中文，这样会编译不过去，也可认为是错误的操作)。给你的工程起个名字后然后下一步。

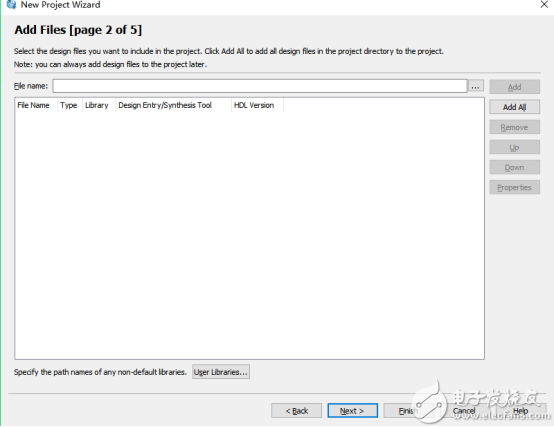

继续下一步(这个页面表示你可以添加文件，在我们quartus 中文件都是 .v文件)

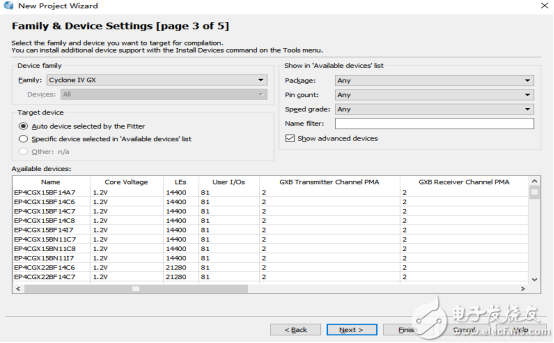

下一步后出现如下的页面，这个页面是选择我们用的开发板的芯片型号，一般芯片的型号都在板子中FPGA芯片的正上方写的，大家可以认真的观看后选择，如果选择错误的芯片信息，会导致我们给端口分配引脚的时候分配不上去，下板当然也下载不进去。

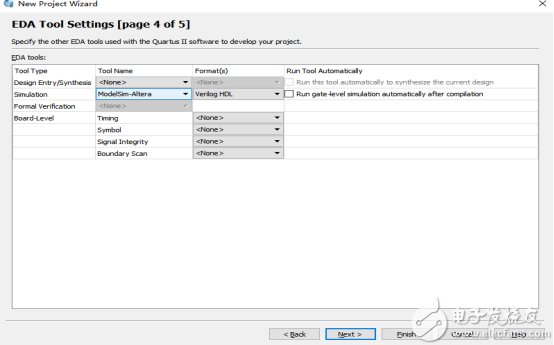

选择正确的芯片后下一步，这个页面是我们可以选择simulation(仿真)的信息，我们通过下拉选择我们的仿真工具，还有语言，楼主用的是verilog，如下图选择。

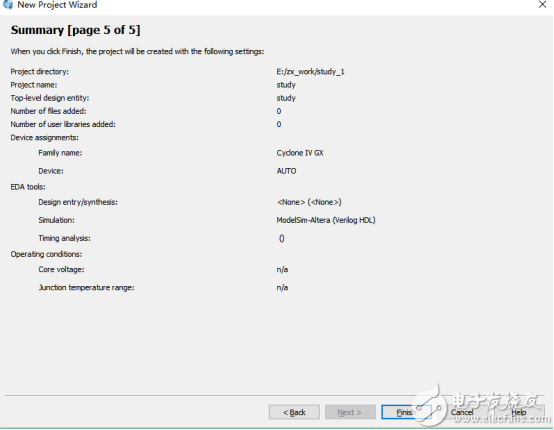

点击下一步后会出现一个页面，这个页面是告诉我们工程的信息，比如工程名,工程路径,芯片等,建议一次选择正确(我们也可以在简历工程后来修改这些)

然后点击Finish,这样就成功的创建了工程。

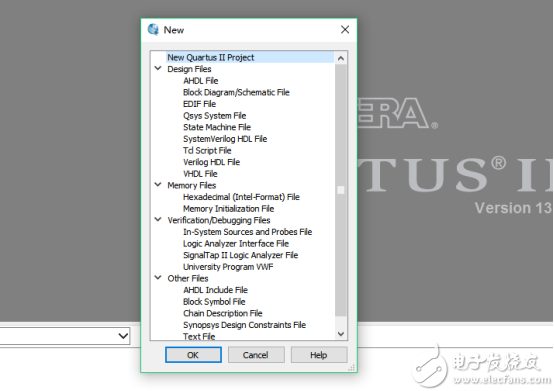

我们建好工程后，就需要写代码等，点击Fife，选择New----VHDL File。

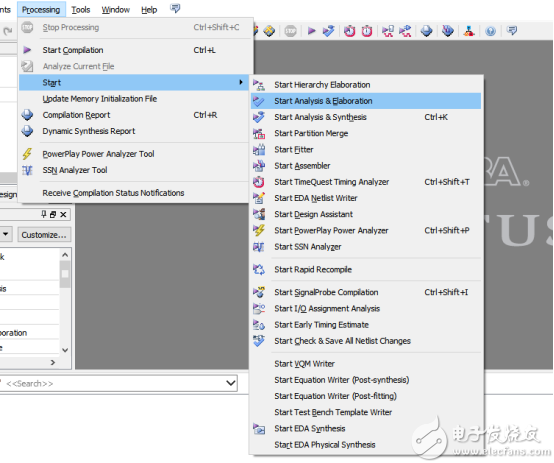

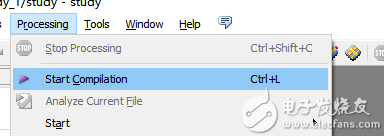

然后当我们写好代码后，按如下图的操作，编译通过以后，进行下一步，反之查看错误的地方，找出错误并改正。

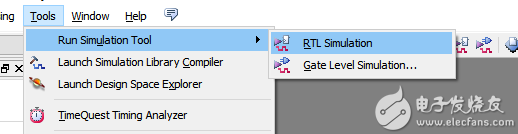

编译通过后，我们可以写我们软件的激励，也叫测试，然后仿真我们的代码是否正确，如下图的操作。

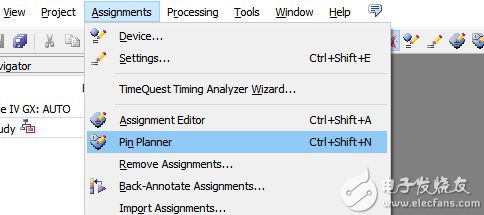

如果仿真也没有问题了，我们就可以给我们代码的端口分配关键，如下图。

然后全编译，生成下载文件。

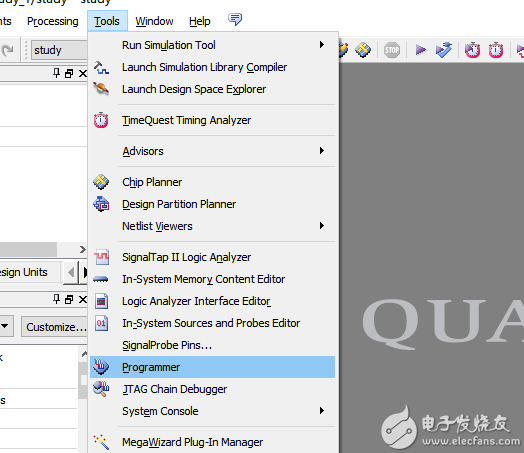

等编译通过后，下载，如下图。

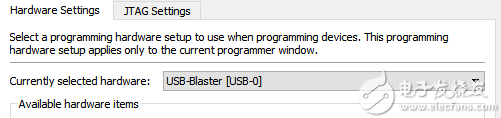

连接我们FPGA板子和下载线，安装好驱动，然后选择如下：

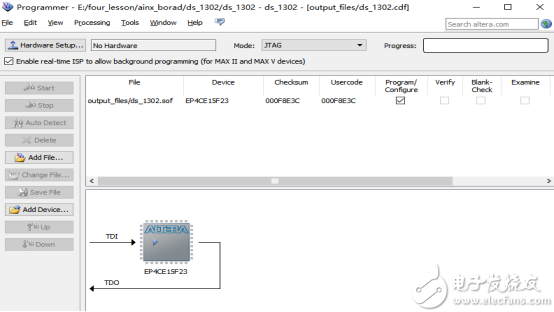

之后会出现下面的界面：

然后点击开始，如果没有.sof文件，大家可以点击

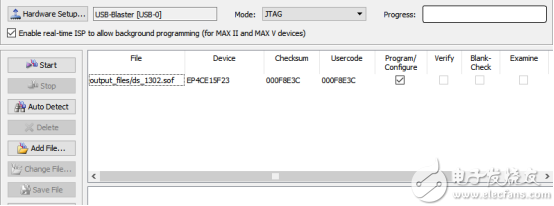

然后从文件夹中添加sof文件，操作截图如下：

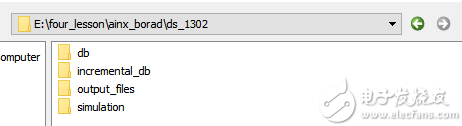

然后出现你的工程目录，点击output_files文件，打开就有.sof文件，选择就好了。

通过以上步骤，大家基本都掌握了软件的一些简单的操作，在以后更新的文章中会分享一些小项目等，希望大家多多关注。

如果有什么问题，可以加FPGA交流群:282124839,欢迎大家共同交流学习。
