FPGA学习系列：二选一数据选择器的设计

前两篇给大家介绍了软件的安装、破解以及工程的建立等基本的软件操作，这一篇就通过简单的二选一的数据选择器的设计来实际操作一下，要记住，多动手才是王道。

设计背景：

数据选择器在数字电路的设计中非常重要，在FPGA内部的逻辑实现中都是通过数据选择器实现的，数据选择器的应用使我们的代码和设计更加人性化，多元化。

设计原理:

本次的设计主要是一个简单的二选一数据选择器，我们的设计主要有4个端口，数据输入data_1,data_2,数据选择位select,输出data_out

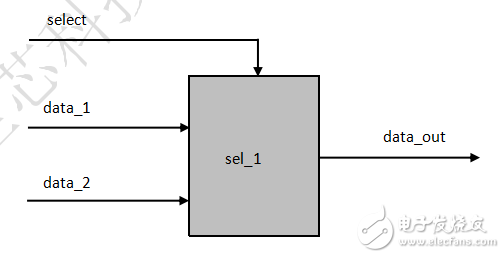

设计架构图:

设计代码:

模块

0modulesel_1(data_1,data_2,select,data_out);

1

2 inputdata_1,data_2; //数据输入

3 inputselect; //选择位

4

5 outputregdata_out; //数据的输出

6

7 always@(*)

8 begin

9 if(select) //如果选择位为高，输出data_1

10 data_out =data_1;

11 else //如果选择位为低，输出data_2

12 data_out =data_2;

13 end

14

15endmodule

测试模块

0`timescale1ns/1ps

1

2modulesel_1_tb;

3

4 regdata_1,data_2; //定义模块的输入输出

5 regselect;

6

7 wiredata_out;

8

9 initialbegin

10 data_1 =0;

11 data_2 =0;

12 select =0;

13

14 #200data_1 =1;data_2 =0;//延迟200ns给输入赋值

15 #100select =1; //延迟200ns后给选择位赋值

16 #100select =0; //延迟200ns后给选择位赋值

17

18 #200data_1 =0;data_2 =1;

19 #100select =0;

20 #100select =1;

21

22 #300$stop;

23 end

24

25 sel_1 sel_1_dut( //模块的例化，和端口的连接

26 .data_1(data_1),

27 .data_2(data_2),

28 .select(select),

29 .data_out(data_out)

30 );

31

32endmodule

仿真图:

在仿真中我们可以真实的看到，当数据data_1为1，data_2位0的时候，当选择位select为0的时候，输出data_out的值为0也就是data_2的值，当select为1的时候，data_out的值位1，也就是data_1的值，后面的仿真也一样我们可以清楚的看到。

以上就是二选一数据选择器的设计，大家可以自己动手在quartus II 13.1 去操作一下，体验一下。
