SOC外部flash启动方案

60F100片上Flash为16Mb，容量相对较小，对于很多应用需要外扩flash,而且很多客户会考虑把程序存放在片上flash，而把soc的程序存放在外部flash。

今天简单来聊下该应用。

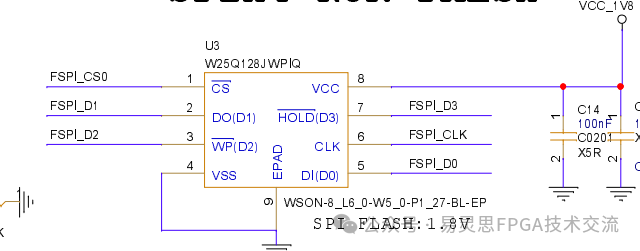

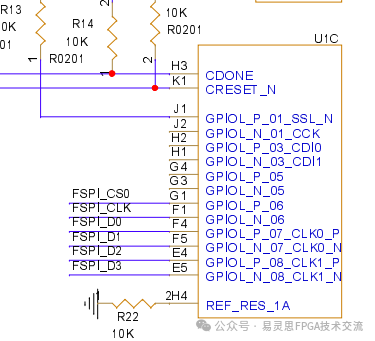

（1）硬件设计如下：

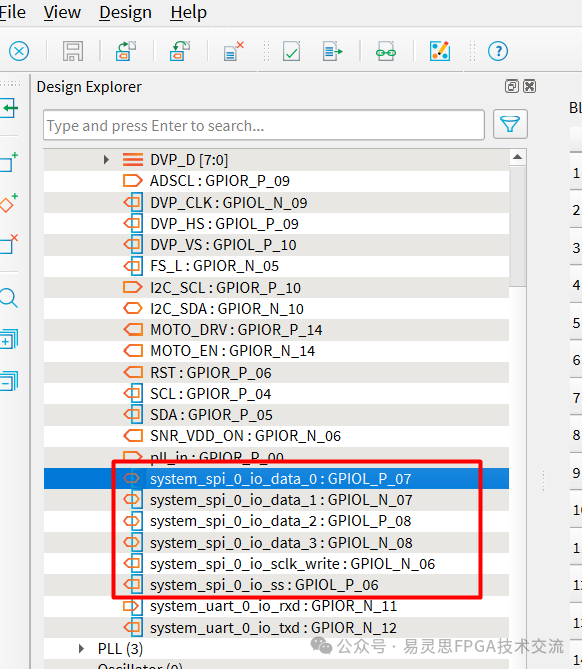

程序上把soc的flash的管脚指向外部flash。

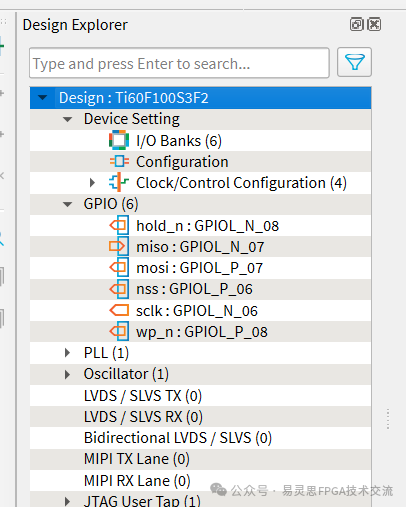

（2）如果要把soc程序烧写到外部flash可以通过jtag_bridge_loer,但是要把bridge内的flash IO指向外部flash。关于bridge工程的调整可能以参考易灵思Jtag_bridge_loader生成。下面是关于jtag_bridge的管脚分配，对应上面的硬件原理图。

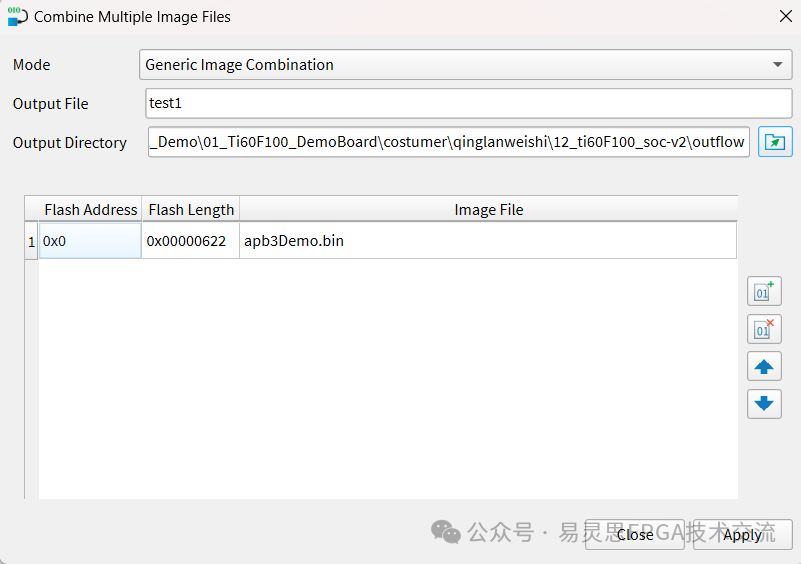

（3）把soc数据文件转换成hex。soc生成的hex文件是不能通过progmer直接烧写的，需要把soc生成的bin文件转换成programmer可以配置的hex文件。注意flash的地址我们指向的是0x0.

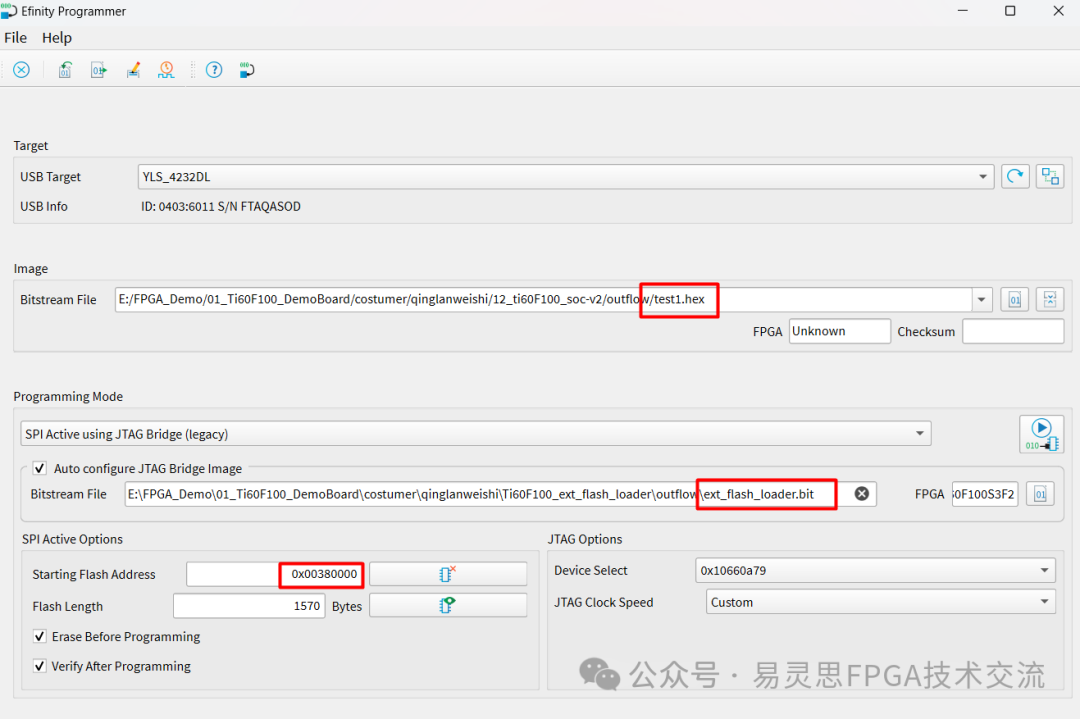

（4）烧写soc数据流到外部flash。选择SPI tive using JTAG Bridge(legacy)模式，选择我们上面生成的指向外部flash的birdge文件，并把flash的地址指向soc的BootLoader指向的地址，下图中我们使用了默认的0x380000地址。 自定义 V的bootloader-v2
